Технические страницы организованы вокруг решений, определяющих заказ шкива HTD: тип ремня/профиля, семейство шагов, количество зубьев, рабочая ширина, интерфейс вала, конструкция, размеры для замены и проверка соответствия заказу.
Переход от идентификации к контролируемому запросу предложений (RFQ)
Измерить → Классифицировать → Сравнить → Проверить → Процитировать
При замене необходимо сохранить существующую геометрию станка до проведения каких-либо сравнений. Работы по установке нового привода следует начинать с требуемого движения и нагрузки. В обоих случаях последний шаг одинаков: перед передачей кода изделия в отдел закупок необходимо проверить выбранную строку каталога или утвержденный чертеж.
Если отсутствуют необходимые размеры, допуски, материалы или параметры совместимости, рассматривайте это как вопрос запроса коммерческого предложения, а не заполняйте пробел общим предположением.
Используйте отображение размеров на всей читаемой ширине.

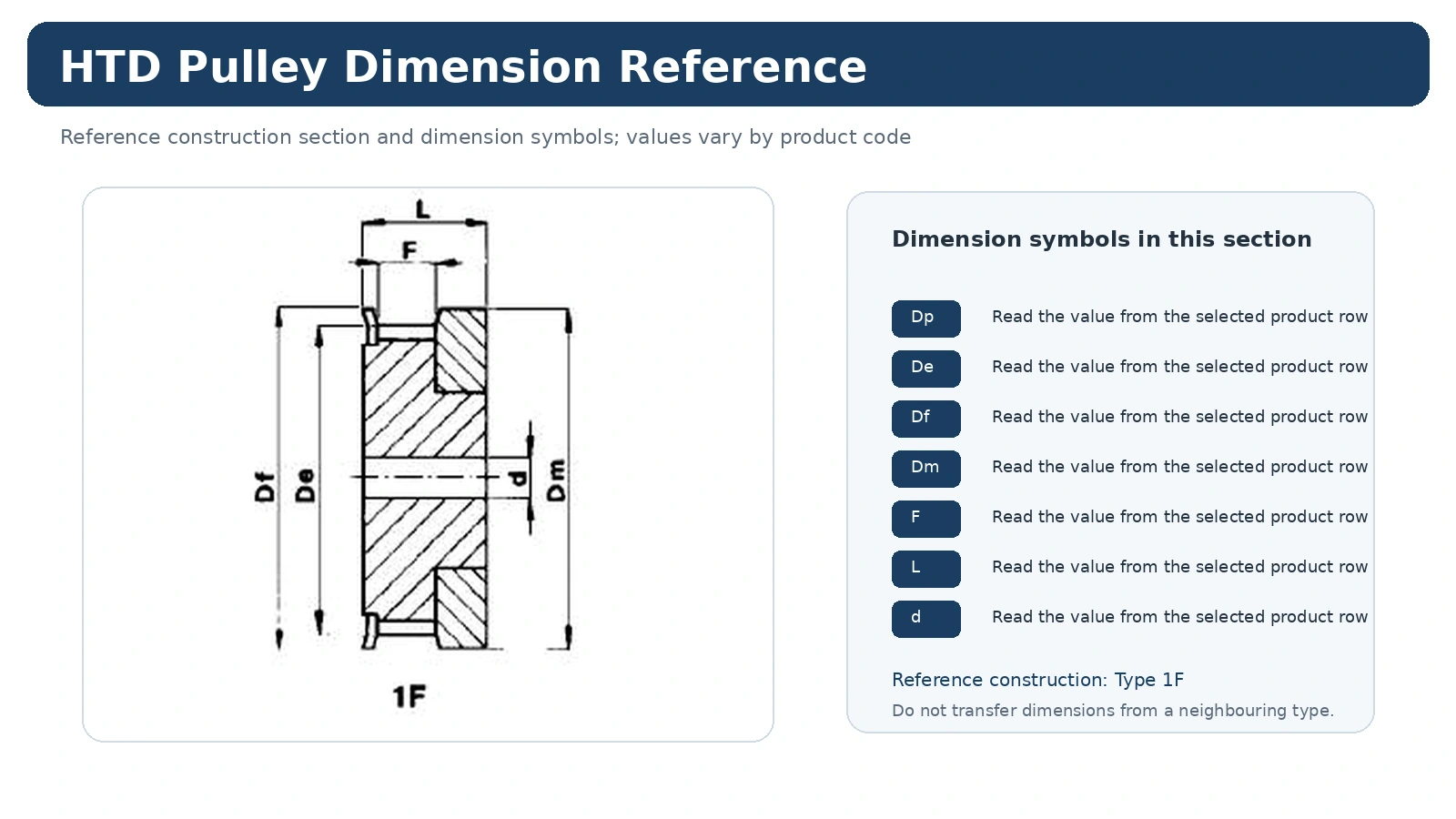

На этом сайте чертежи с размерами отображаются с параметром "содержит", поэтому подписи и ссылочные символы не обрезаются. Система координат определяется чертежом; значения для конкретной строки предоставляются таблицей модели.

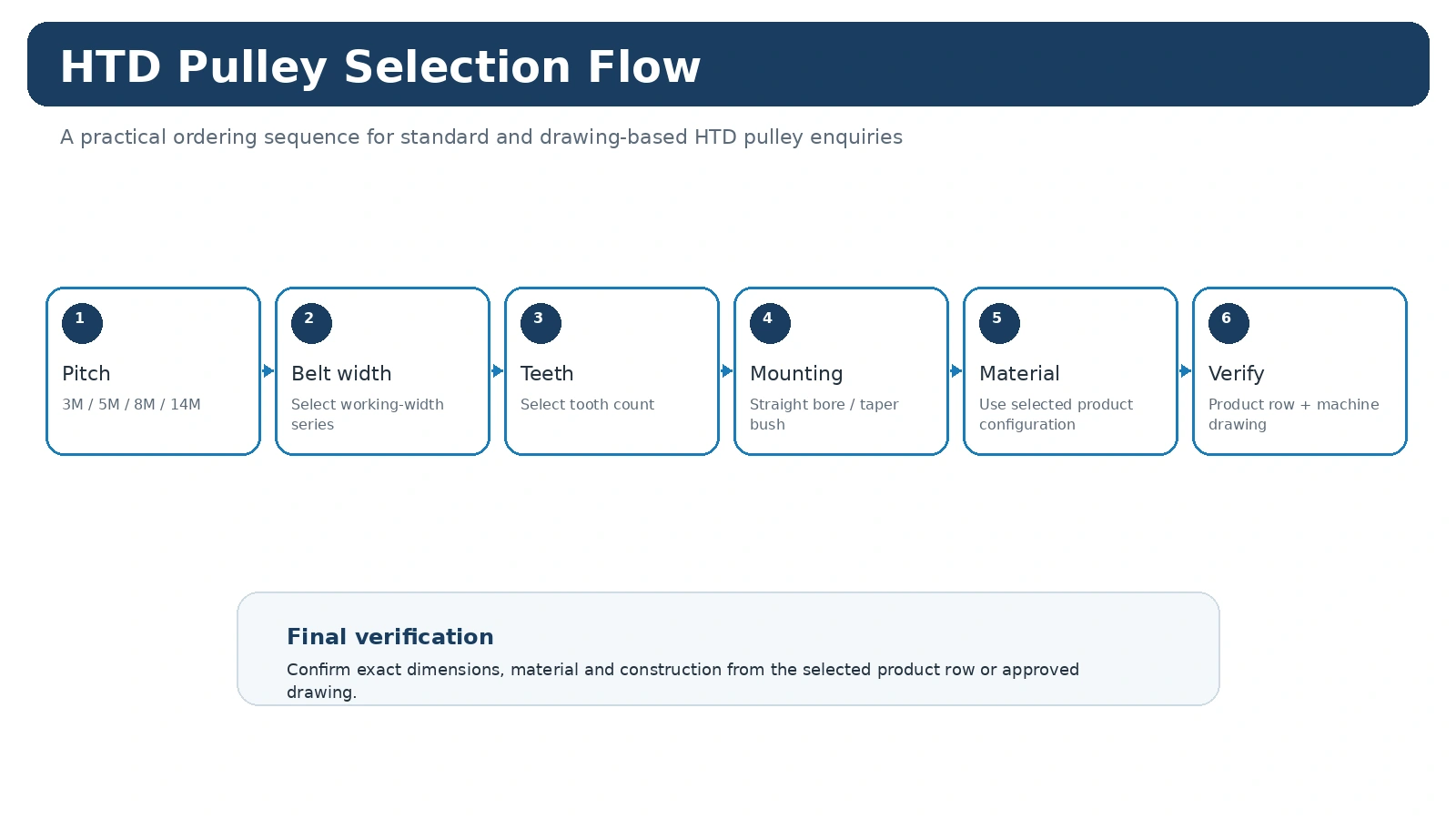

В инженерных руководствах используется контролируемая последовательность выбора.
Инженерный раздел построен вокруг решений покупателя, а не на отдельных формулах. Начните с определения семейства ремней, затем сравните рабочую ширину и количество зубьев внутри этого семейства. После того, как геометрия со стороны ремня определена, проверьте соединение вала, выступ ступицы, расположение фланцев и монтажные параметры. Это предотвратит распространенную ошибку при поиске замены: совпадение одного видимого диаметра при игнорировании системы зубьев или осевой геометрии, определяющей положение ремня.
Чертежи с размерами используются в качестве справочных материалов по номенклатуре, а не в масштабе. Значения для каждой строки определяются таблицей характеристик продукции. Если в каталоге не указаны требуемые параметры посадки, допуска, предельного биения, тип материала или отделки, эти требования должны быть указаны в запросе предложений по проекту или в управляемом чертеже, а не определяться на основе данных из другой серии.
Разделение геометрии ремня и геометрии вала.

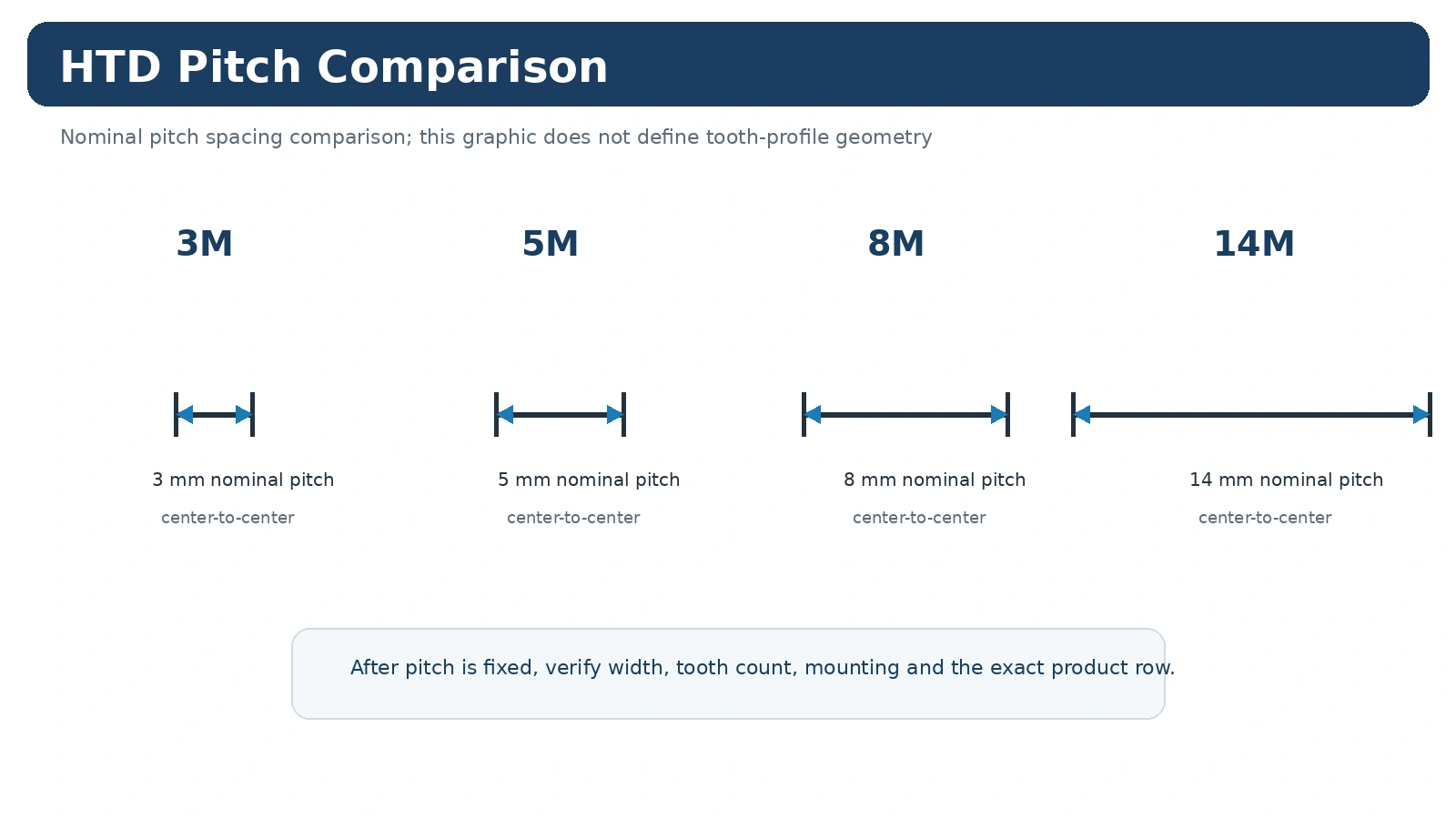

Шаг шкива и количество зубьев HTD описывают синхронное соотношение на стороне ремня. Диаметр отверстия, коническая втулка, шпоночный паз, длина ступицы и конструкция фланца решают другую проблему: как шкив устанавливается на станок и где проходит ремень. Хороший запрос предложений (RFQ) объединяет оба набора информации, не рассматривая один как доказательство другого.
Используйте последовательность действий при сравнении шага резьбы, измерении, определении интерфейса отверстия и сравнении прямого отверстия и конической втулки. Если характеристики существующего привода вызывают сомнения, отправьте фотографии и измерения, вместо того чтобы слишком рано присваивать старой детали каталожный номер.
Когда рисунок становится лучшим источником информации
Стандартная строка каталога хорошо подходит, когда семейство зубьев, ширина, количество зубьев и способ крепления уже соответствуют оборудованию. Используйте управляемый чертеж, если диаметр отверстия, шпоночный паз, выступ ступицы, расположение фланца, материал, отделка, маркировка или требования к контролю отличаются от требований этой строки. Чертеж должен сохранять стандартную идентичность HTD и указывать только на изменения, специфичные для проекта.
При замене деталей чертеж также полезен, если исходная модель устарела или если в результате предыдущего ремонта был изменен вал. В этом случае необходимо зафиксировать, какие размеры были взяты со старой детали, а какие являются новыми требованиями, чтобы утвержденная модификация стала четкой отправной точкой для следующей замены.
