Navegue pelas polias de sincronização HTD por família de passo e série de largura e, em seguida, abra a página do produto para acessar a tabela do catálogo, a referência de construção, as notas de aplicação e os campos para solicitação de cotação. A contagem de dentes permanece nas linhas do modelo dentro da página da série correspondente, para que o catálogo continue utilizável sem a criação de páginas duplicadas e finas.

Famílias de produtos

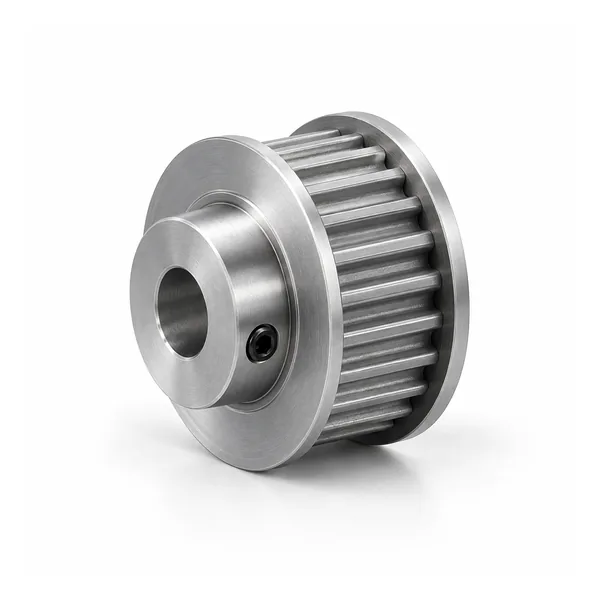

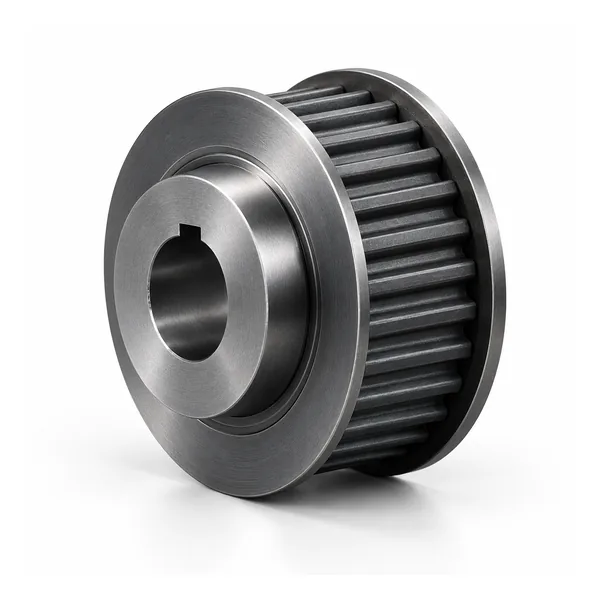

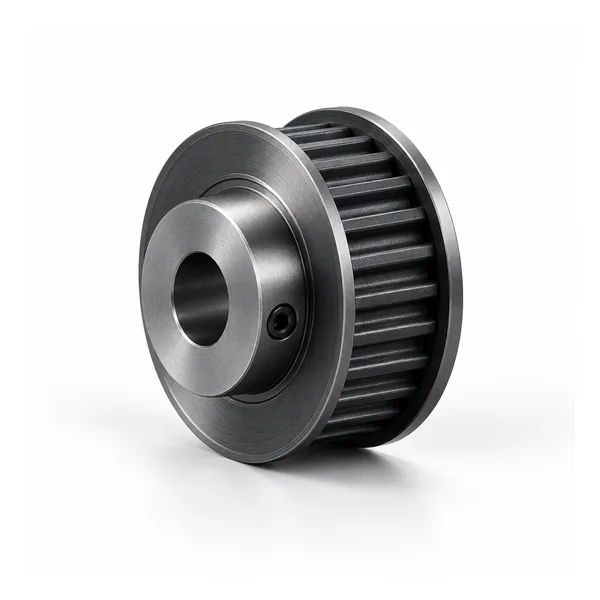

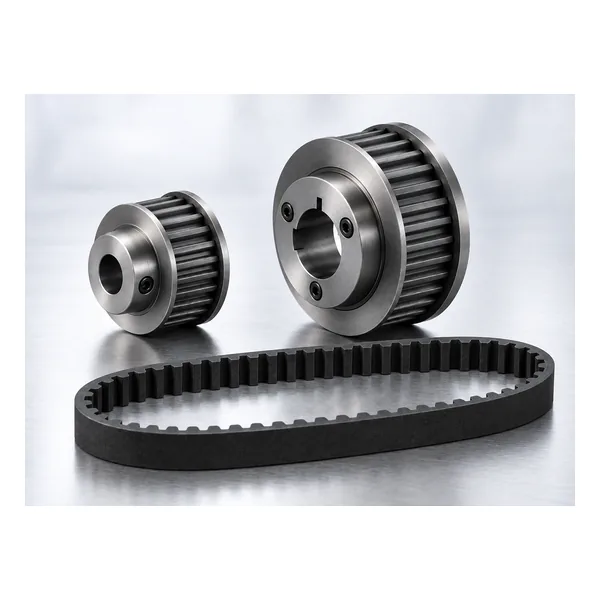

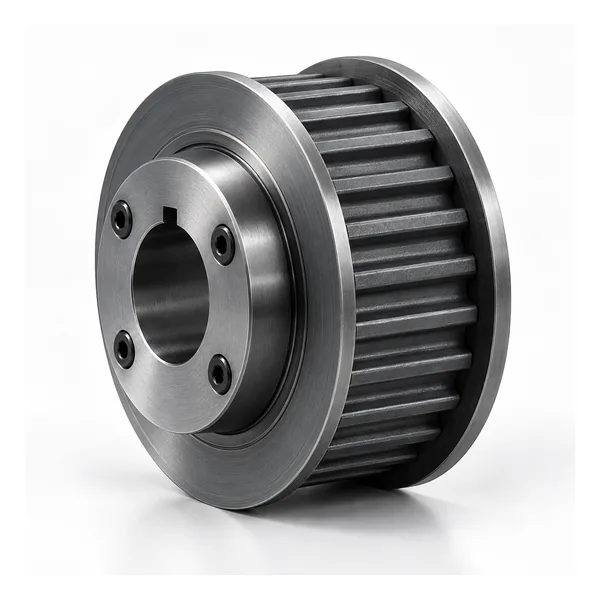

Navegue por passo HTD e estilo de montagem

Comece pela designação da correia de acoplamento, não pela aparência externa da polia.

Sequência de seleção

Utilize dados mensuráveis ​​de desempenho antes de comparar as linhas do modelo.

Confirme o perfil HTD, a largura de trabalho e a quantidade de dentes ou a relação de velocidade necessária. Em seguida, defina a interface do eixo: furo reto, acabamento controlado por estampagem ou configuração com bucha cônica suportada. O trabalho de substituição deve preservar a projeção do cubo, o alinhamento do flange e a linha axial da correia.

Não utilize apenas o passo nominal para alegar intercambialidade com outro perfil curvilíneo. Mantenha a designação completa da correia junto com o registro do pedido e verifique a linha ou o desenho do modelo final antes da liberação.

Comparação de espaçamento HTD 3M 5M 8M 14M
Acesso ao catálogo

Todos os produtos HTD publicados

Utilize a grade de produtos em tempo real para navegar diretamente da página da família de produtos para a série de larguras exatas e a tabela de especificações.

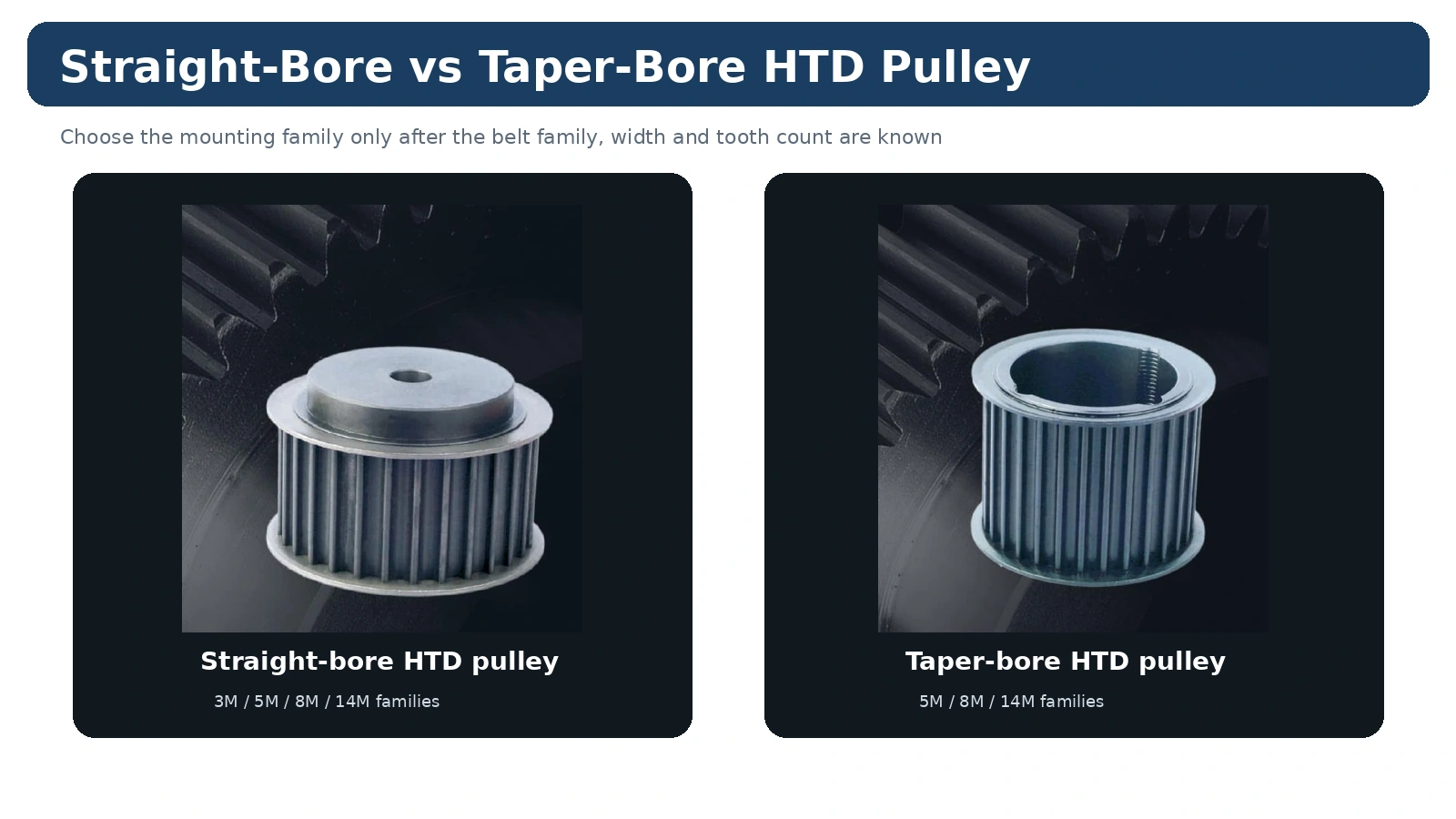

Comparação de polias HTD com furo reto e furo cônico
Interface de montagem

Os métodos de furação reta e de bucha cônica não representam a mesma decisão.

As famílias de buchas cilíndricas e as famílias de buchas cônicas utilizam estruturas de catálogo diferentes. Utilize a configuração que melhor se adequa à conexão do eixo e aos requisitos de serviço. A cobertura de buchas cônicas neste catálogo está limitada às séries 5M, 8M e 14M, conforme mostrado na página dedicada a cada família.

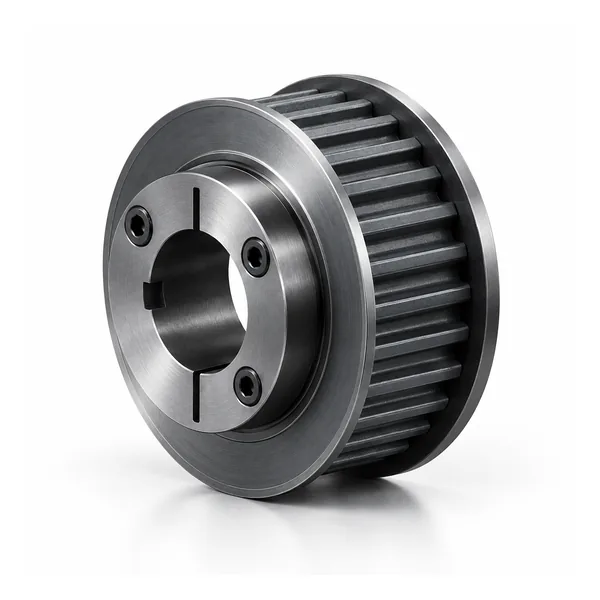

Explore as polias HTD com bucha cônica

Precisa de uma interface não padrão?

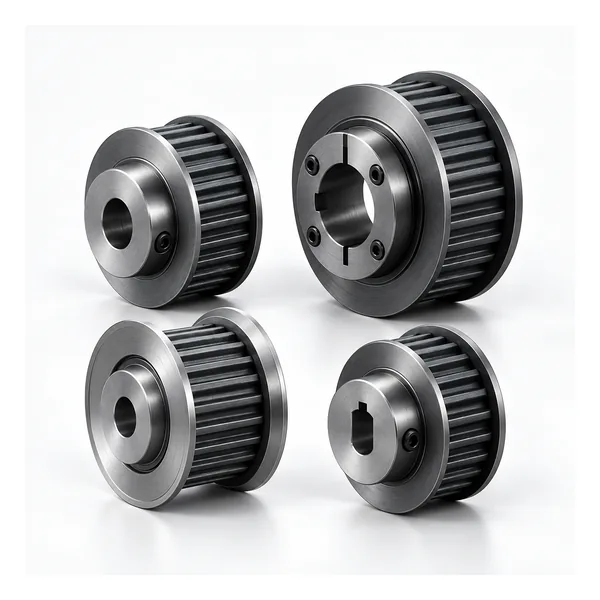

Mude para uma polia personalizada controlada por desenho.

Nos casos em que a geometria do lado da correia possa permanecer padrão, mas o furo, a chaveta, o cubo, o flange, o material ou os requisitos de inspeção mudem, envie um desenho e as informações do projeto para análise.

Polias de sincronização HTD personalizadas

Como as famílias de produtos HTD estão organizadas

O catálogo está organizado pela geometria do lado da correia, que deve permanecer compatível com a correia síncrona correspondente. As correias HTD 3M, 5M, 8M e 14M são famílias de passo distintas, e cada família é dividida por séries de largura de trabalho. Dentro de uma série, a tabela de número de dentes controla o diâmetro primitivo e também pode alterar detalhes do cubo, flange, material ou montagem. Por esse motivo, a página da série é o local correto para comparar as linhas de número de dentes; criar uma página de produto diferente para cada número de dentes ocultaria essas alterações de construção em vez de explicá-las.

As construções com furo reto e bucha cônica são tratadas separadamente. O código da bucha cônica não é um acessório decorativo: faz parte da definição da interface do eixo e varia conforme a fileira de polias. Quando uma combinação exata de catálogo não se encaixa nas dimensões da máquina, o projeto personalizado da polia mantém a geometria padrão da correia HTD, enquanto transfere os requisitos não padronizados de furo, cubo, flange, material ou inspeção para um desenho controlado.

O que comparar em uma página de produto

Perfil e apresentação

Confirme a família completa de dispositivos HTD a partir da especificação de acionamento por correia ou homologado.

Largura útil

Utilize a largura da série que corresponde à correia; não a infira a partir da largura total da flange.

Contagem de dentes

Selecione a linha que produz a relação de transmissão e o envelope físico necessários.

Montagem

Verifique o furo reto, a bucha cônica, a projeção do cubo e quaisquer características do eixo controladas por estampagem.

As tabelas de especificações são a referência para pedidos.

Em cada página de produto, a referência da dimensão é exibida imediatamente antes da tabela do catálogo. Valores como diâmetro primitivo, diâmetro externo, diâmetro do flange e dimensões do cubo devem ser interpretados no contexto do tipo de construção indicado para aquela linha. Um hífen significa que o catálogo não apresenta um valor para aquele campo; ele nunca deve ser convertido para zero.

Utilize o código do modelo, a quantidade de dentes e os requisitos completos de interface do eixo em conjunto na solicitação de cotação. Caso o pedido exija um acabamento especial, controle de excentricidade, registro de inspeção, documento de material ou marcação específica, especifique-os separadamente, em vez de presumir que se aplicam a todas as polias da família.

Referência dimensional da polia de sincronização HTD

Motivos comuns pelos quais uma consulta sobre polias precisa de esclarecimentos

As lacunas mais comuns são a identificação incompleta da correia, a largura de trabalho desconhecida, o diâmetro do eixo sem a especificação do tipo de montagem ou uma foto sem a contagem de dentes. Outro problema frequente é assumir que uma polia com o mesmo diâmetro externo manterá a mesma relação de velocidade. A solicitação de cotação (RFQ) deve separar o que é conhecido do que ainda precisa ser confirmado. Isso permite que a engenharia resolva a questão em aberto sem precisar refazer toda a solicitação.

Caso não tenha certeza sobre qual família de produtos se aplica, envie a marcação da correia e fotografias nítidas dos dentes da polia, de ambas as faces e da conexão com o eixo. Assim, poderemos comparar as medidas e as fotografias com as famílias de produtos da HTD antes de utilizarmos um código específico.

Antes de abrir uma tabela de especificações

Saiba se o projeto é uma substituição ou uma nova transmissão. A substituição deve preservar a linha de correia instalada, a interface do eixo e as dimensões da máquina, a menos que uma alteração controlada seja pretendida. A instalação de uma nova transmissão deve levar em consideração a relação de velocidade, o torque ou a potência, a distância entre centros e o ciclo de trabalho. Essa distinção altera as questões importantes antes da seleção de um item no catálogo.

Se a peça existente não puder ser identificada com certeza, use fotografias e dimensões para restringir as opções. É melhor orçar uma peça de substituição com base em desenho técnico após esclarecimentos do que criar uma falsa certeza a partir de uma única correspondência de diâmetro.
