La selezione della puleggia HTD è più affidabile quando la trasmissione viene considerata come un sistema. Prima di confrontare le righe del catalogo, verificare il profilo HTD compatibile, il numero di denti o il rapporto di trasmissione, la larghezza di lavoro della cinghia e il tipo di collegamento all'albero. La gamma è organizzata in base alle famiglie di pulegge a foro cilindrico 3M, 5M, 8M e 14M, alle configurazioni con boccole coniche, alle pulegge personalizzate realizzate su disegno e alle cinghie di distribuzione corrispondenti.
Apri una famiglia per confrontare le serie di larghezze supportate, i riferimenti costruttivi e le tabelle a livello di modello. Il numero di denti rimane nelle righe delle specifiche all'interno della pagina del prodotto corretto, in modo che il contesto dimensionale, il tipo di costruzione e il codice d'ordine rimangano associati.
Famiglie di pulegge sincrone compatte per piccoli sistemi di automazione e posizionamento.
Esplora la famiglia →
Famiglie di pulegge dentate 5M che coniugano geometria compatta e un'ampia gamma di applicazioni industriali.
Esplora la famiglia →
Pulegge dentate industriali 8M per macchine utensili, sistemi di trasporto e attrezzature di produzione.
Esplora la famiglia →
Famiglie di pulegge HTD di dimensioni maggiori per azionamenti industriali, dove l'interfaccia dell'albero e la costruzione del mozzo assumono particolare importanza.
Esplora la famiglia →

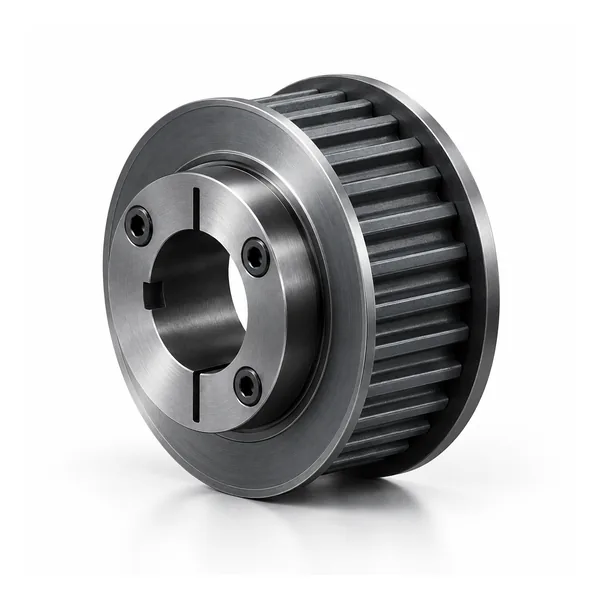

Famiglie di pulegge HTD con boccola conica, con codici boccola e intervalli di foro definiti a catalogo.
Esplora la famiglia →

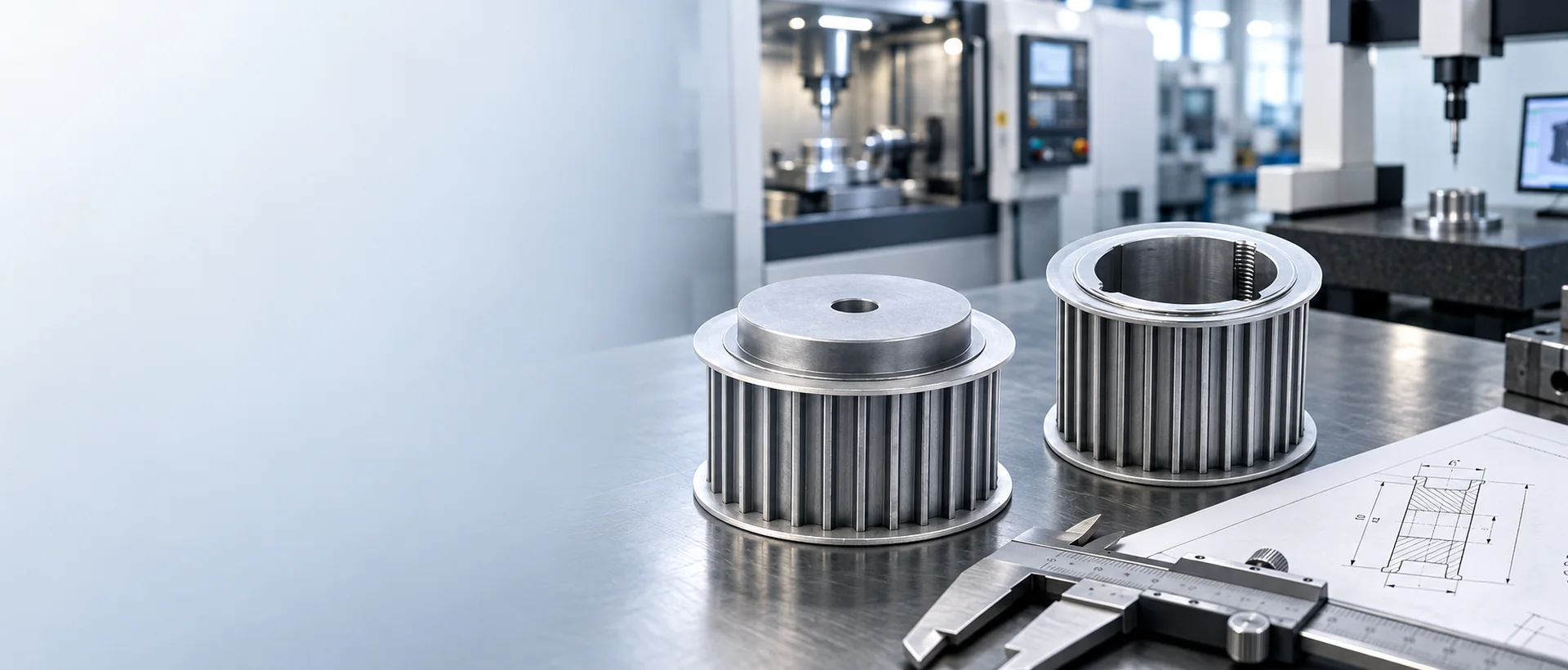

Lavorazione di pulegge HTD a controllo numerico per alberi, mozzi, flange e requisiti di ispezione non standard.
Esplora la famiglia →
Cinghie di distribuzione HTD compatibili con sistemi di pulegge da 3M, 5M, 8M e 14M.
Esplora la famiglia →La famiglia di passi identifica il sistema sincrono di base, ma non completa la selezione. La larghezza di lavoro deve corrispondere alla disposizione della cinghia, il numero di denti deve supportare il rapporto di velocità e la geometria di trasmissione richiesti e il collegamento dell'albero deve essere compatibile con la macchina. I progetti di sostituzione devono inoltre registrare la sporgenza del mozzo, la disposizione della flangia e l'allineamento della cinghia prima di rimuovere la vecchia puleggia.
Il passo nominale è uno dei primi criteri di selezione, non un valore di capacità universale. La costruzione della cinghia, la larghezza, il numero di denti, il ciclo di lavoro, la velocità e la geometria della macchina devono comunque essere valutati in base allo specifico azionamento.
Passo nominale di 3 mm per layout compatti di unità HTD.
Passo nominale di 5 mm con pagine delle serie di larghezze 09, 15 e 25 in questo catalogo.
Passo nominale di 8 mm con pagine in serie da 20, 30, 50 e 85 fogli.
Passo nominale di 14 mm con pagine in serie da 40, 55, 85, 115 e 170 pagine.
Le pagine applicative aiutano a registrare il ciclo di lavoro, le condizioni ambientali, l'accesso, le misure di protezione e i vincoli di sostituzione. Non sostituiscono le tabelle tecniche specifiche del modello.
Utilizzare un percorso personalizzato quando la geometria lato cinghia è nota ma l'interfaccia dell'albero o l'ingombro di installazione non sono coperti da una configurazione standard. Inviare la cinghia/il profilo di accoppiamento, il numero di denti, la larghezza, i dati dell'albero, i dettagli del mozzo e della flangia, la quantità e la revisione del disegno che controlla il componente.
La corrispondenza del passo è un controllo essenziale, ma la sostituzione deve anche preservare l'identità completa della cinghia, la larghezza di lavoro e la forma dei denti. La pagina relativa alle cinghie è complementare al catalogo delle pulegge, non un sostituto per il dimensionamento della trasmissione.
I requisiti di produzione e collaudo devono essere conformi alla configurazione ordinata. Eventuali requisiti specifici relativi a materiali, tolleranze, marcatura o report devono essere indicati nella richiesta di offerta (RFQ) o nel disegno prima dell'avvio della produzione.
Mantieni associati all'ordine la famiglia di denti e il riferimento del prodotto selezionato.
Le caratteristiche del foro e del mozzo seguono la configurazione rilasciata, anziché un'ipotesi generica.
I punti di controllo vengono definiti in base ai requisiti del disegno e dell'ordine.
Il modello e l'identità dell'ordine devono rimanere tracciabili durante l'imballaggio e la spedizione.
La libreria di ingegneria copre il confronto dei passi, l'abbinamento delle cinghie, le interfacce degli alberi, le misurazioni di ricambio, il numero di denti e le decisioni relative a materiali e flange. Utilizzate queste guide per preparare i dati di input per un preventivo a livello di modello, anziché copiare una singola dimensione da un altro azionamento.
Articoli pratici per ingegneri, team di manutenzione e acquirenti industriali che si preparano a richiedere informazioni sulla selezione o la sostituzione di una puleggia.
La richiesta di offerta (RFQ) e la checklist di acquisto per le pulegge dentate dovrebbero essere considerate come una decisione relativa al sistema di trasmissione. Il punto di partenza utile è l'interfaccia tra la cinghia di accoppiamento e la macchina, seguito dalla dentatura...
Leggi di più →
La checklist per il disegno di pulegge di distribuzione personalizzate dovrebbe essere affrontata come una decisione relativa al sistema di trasmissione. Il punto di partenza utile è l'interfaccia tra la cinghia di accoppiamento e la macchina, seguito dal numero di denti,...
Leggi di più →
Puleggia di distribuzione HTD vs XL: perché la famiglia di passi e la forma dei denti sono importanti e dovrebbero essere considerate come una decisione relativa al sistema di trasmissione. Il punto di partenza utile è la cinghia di accoppiamento…
Leggi di più →
La checklist per la sostituzione della puleggia di distribuzione per i team di manutenzione dovrebbe essere affrontata come una decisione relativa al sistema di trasmissione. Il punto di partenza utile è l'interfaccia tra la cinghia di accoppiamento e la macchina, seguito da…
Leggi di più →Eccentricità e concentricità delle pulegge: cosa specificare dovrebbe essere affrontato come una decisione relativa al sistema di trasmissione. Il punto di partenza utile è l'interfaccia tra la cinghia di accoppiamento e la macchina, seguito da…
Leggi di più →La checklist per la manutenzione e l'ispezione della puleggia di distribuzione HTD dovrebbe essere considerata come una decisione relativa al sistema di trasmissione. Il punto di partenza utile è l'interfaccia tra la cinghia di accoppiamento e la macchina, seguito da…
Leggi di più →Gestire una richiesta di preventivo per una puleggia dentata HTD diventa molto più semplice se si segue una sequenza di selezione coerente. Innanzitutto, si identifica la famiglia di cinghie HTD compatibili, poi la larghezza di lavoro e il numero di denti, e solo successivamente si definisce l'interfaccia dell'albero. Il sito segue quest'ordine, pertanto le pagine prodotto, le guide tecniche e i campi di richiesta di preventivo utilizzano la stessa terminologia.
Prima di rimuovere la vecchia puleggia, annotare la marcatura della cinghia, il numero di denti, la superficie di lavoro, la sporgenza del mozzo, il foro o la boccola e lo spazio assiale disponibile. Una foto di entrambe le estremità dell'albero è utile qualora il disegno originale non sia disponibile.
Si parte dal rapporto di velocità richiesto, dal ciclo di lavoro, dall'interasse e dall'ingombro di installazione. Il catalogo restringe quindi la geometria della puleggia; il collegamento finale dell'albero e le dimensioni controllate sono definiti nel disegno finale.
Mantieni il profilo completo, la serie, il numero di denti e i requisiti di interfaccia dell'albero su ogni riga d'ordine. Questo semplifica la preventivazione di ordini con modelli misti, senza perdere l'identità tecnica di nessuna puleggia.
Per una puleggia standard a catalogo, inviare le informazioni relative alla famiglia di passo HTD, alla larghezza della serie, al numero di denti, all'albero o alla boccola conica e alla quantità. Per un componente non standard, allegare un disegno quotato e specificare quali dimensioni sono funzionali. Se la macchina esistente è in fase di riparazione, includere la marcatura della cinghia e foto nitide di entrambi i lati della vecchia puleggia.
I componenti standard vengono generalmente progettati in base ai quantitativi di produzione. I campioni di nuovi clienti, se idonei, possono essere esaminati quando la configurazione e il processo produttivo risultano appropriati, mentre i modelli misti possono essere consolidati per raggiungere un valore d'ordine realistico. Materiali e processi speciali sono soggetti a specifici quantitativi minimi.
