هندسة بكرات التوقيت HTD

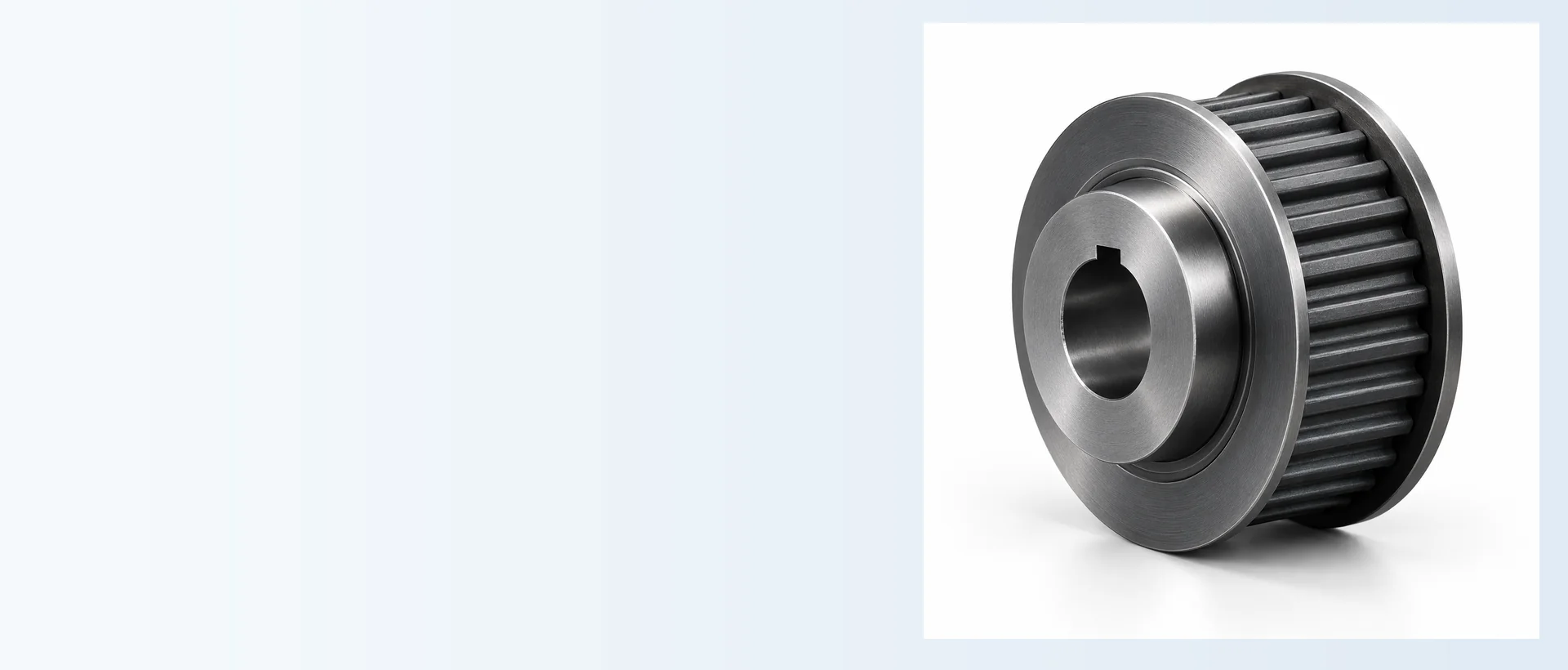

بكرات التوقيت HTD 5M

اطلب عرض سعر

بكرات التوقيت HTD 5M يتم تنظيمها هنا وفقًا لمتغيرات الاختيار التي يحتاجها المهندس أو المشتري فعليًا: الشكل، وعدد الأسنان، وعرض الحزام، ووصلة العمود، والبنية. عائلات بكرات التوقيت 5M التي توازن بين التصميم الهندسي المدمج ونطاق التطبيقات الصناعية الأوسع.

كيفية التنقل في هذه المجموعة من المنتجات

ابدأ بتحديد مواصفات الحزام كاملةً. ثم حدد عدد الأسنان أو نسبة السرعة المطلوبة، وعرض سطح الحزام، وترتيب العمود/التركيب. لا تعتمد على القطر الخارجي فقط في الاختيار. إذا كان هذا الحزام بديلاً، فسجل بروز المحور وترتيب الشفة من كلا الجانبين قبل مقارنة المنتجات.

تؤدي بطاقات المنتجات أدناه إلى صفحات تفصيلية تتضمن جداول الكتالوج، ومراجع الأبعاد، وإرشادات طلب عروض الأسعار. استخدم شبكة المنتجات أدناه لفتح صفحات المنتجات التفصيلية ومقارنة تكوينات الكتالوج المتاحة في هذه المجموعة.

تدفق اختيار بكرة التوقيت HTD

خيارات المنتج

مراجعة تطبيق وواجبات 5M

توفر عائلات بكرات التوقيت من 5M توازناً بين التصميم المدمج ونطاق التطبيقات الصناعية الواسع. وتعتمد الملاءمة على القدرة أو عزم الدوران، والسرعة، والمسافة المركزية، ودورة التشغيل، وبنية الحزام، والبيئة، ودعم العمود. بالنسبة للمحرك الجديد، يرجى تضمين هذه القيم في طلب عرض الأسعار. أما بالنسبة للاستبدال، فيُرجى إرسال علامات الحزام القديم وقياساته بدلاً من افتراض أن جميع مقاطع 5M المنحنية قابلة للتبديل.

سياق تطبيق بكرة التوقيت 5M

فحوصات التوافق والقياس

قبل الطلب، تأكد من نظام الأسنان، وعدد الأسنان، وعرض التشغيل، والقطر الداخلي/الجلبة، وبروز المحور، وترتيب الشفة، وموقع خط الحزام. سجّل أي متطلبات هامة تتعلق بالتوافق أو الانحراف على الرسم. بالنسبة لمشاريع الاستبدال، افحص البكرة الحالية بحثًا عن أي تآكل قد يؤثر على القياسات، وتحقق مما إذا كان قد تم تعديل ترتيب العمود أو الفواصل.

تسمية أبعاد بكرة HTD

إرشادات هندسية ذات صلة

استخدم دليل اختيار بكرات HTD للاطلاع على تسلسل القرارات الكامل، انظر مطابقة الحزام والبكرة عند معرفة رمز الحزام، ومراجعته صفحات التطبيق لإجراء فحوصات خاصة بالجهاز.

اطلب عرض سعر

الأسئلة الشائعة حول بكرات التوقيت HTD 5M

ما هي المعلومات المطلوبة للحصول على عرض سعر؟

أرسل تفاصيل الحزام/القطاع، والأسنان، وعرض الحزام، والعمود أو الجلبة، والكمية، والوجهة. أرفق رسمًا توضيحيًا لمتطلبات المحور، أو الحافة، أو المادة، أو التشطيب، أو الفحص غير القياسية.

هل يمكن تحديد هوية بكرة قديمة من خلال صورة؟

تساعد الصورة في تحديد البنية، ولكن يلزم معرفة الأبعاد وعلامة الحزام المتوافق قبل تأكيد الاستبدال.

هل جميع البكرات ذات نفس الخطوة الاسمية قابلة للتبديل؟

لا. تأكد من نوع السنّ بدقة ونوع الوصلة الميكانيكية. لا يكفي معرفة درجة الميل الاسمية وحدها لاتخاذ قرار الاستبدال.

قبل طلب بكرة بطول 5 أمتار

اختر من بين 5M-09 و5M-15 و5M-25 فقط بعد التأكد من توافق الحزام. ثم استخدم عدد الأسنان وعرض العمل ونوع البنية للوصول إلى الصف الصحيح؛ لا تقارن منتجات 5M بناءً على القطر الخارجي فقط.

عند استبدال القطع، سجّل بروز المحور، وموضع وصلة العمود، وموضع خط الحزام قبل الإزالة. إذا لزم استخدام جلبة مخروطية، فاستخدم سلسلة الجلبات المخروطية المدعومة بدلاً من افتراض أن كل مجموعة عرض ذات تجويف مستقيم لها إصدار مكافئ من الجلبة.

كيفية قراءة عائلة 5M

تضم فئة 5M في هذا الموقع سلاسل 5M-09 و5M-15 و5M-25. وهي سلاسل ذات عرض تشغيل ضمن نفس عائلة أسنان HTD 5M. تحتوي كل صفحة من صفحات السلاسل على صفوف عدد الأسنان المتاحة من الكتالوج المحدد. يؤثر عدد الأسنان على قطر الخطوة، وقد يؤثر على نوع الجسم أو الحافة أو المحور أو تفاصيل المادة، لذا فإن الصف المحدد - وليس صورة عامة للعائلة - هو الذي يتحكم في التكوين المطلوب.

تُعتبر هذه العائلة من المحركات شائعة الاستخدام في المحركات الصناعية المتزامنة الصغيرة والمتوسطة الحجم. هذا الوصف خاص بسياق التطبيق، وليس تصنيفًا عامًا للأحمال. ولا تزال ملاءمة المحرك الجديد تعتمد على السرعة، وعزم الدوران أو القدرة، والمسافة المركزية، ودورة التشغيل، والبيئة، وبنية الحزام، والمحاذاة، ودعم العمود.

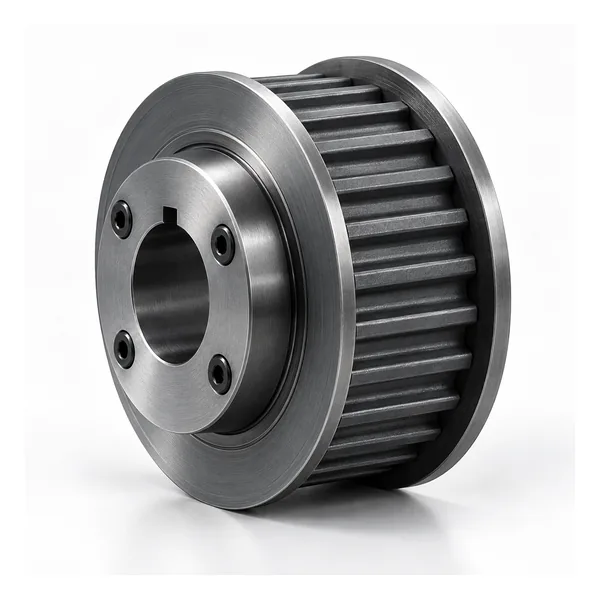

عائلة بكرات التوقيت HTD 5M

تسلسل الاختيار لـ 5 ملايين

  1. تأكد من وجود HTD 5M عند الحزام. لا تستبدل مجموعة أسنان أخرى لأن النغمة الاسمية تبدو متشابهة.
  2. اختر سلسلة عرض العمل. قم بمطابقة عرض الحزام ومساحة الماكينة قبل مقارنة صفوف عدد الأسنان.
  3. حدد عدد الأسنان. استخدم النسبة المطلوبة وهندسة المسافة المركزية، ثم تحقق من القطر الفعلي والمسافة بين المركزين.
  4. أكمل وصلة العمود. تأكد من بنية التجويف المستقيم أو بنية الجلبة المخروطية المدعومة، وتفاصيل التجويف/الجلبة، وبروز المحور وترتيب الشفة.
  5. قم بتحرير الصف أو الرسم المحدد. أضف متطلبات المواد أو التشطيب أو الفحص فقط عندما يكون المشروع هو المتحكم بها.

فحوصات استبدال بكرات 5M

قبل إزالة البكرة الموجودة، صوّر علامة الحزام، وجهي البكرة، اتجاه محورها، وخط الحزام. عدّ الأسنان مباشرةً كلما أمكن، وسجّل عرض سطح العمل، وقِس مساحة التلامس مع العمود والمساحة المحورية الكلية. لا يكفي القطر الخارجي وحده لتحديد نوع البكرة، لأن أنظمة الأسنان وأنواع البناء المختلفة قد تتداخل في الحجم الظاهري.

إذا تم العثور على صف في الكتالوج، قارن جميع الحقول المهمة للتجميع، وليس فقط عدد الأسنان. يمكن لموقع المحور، وترتيب الشفة، والقطر الداخلي أو الجلبة المتاحة أن تحدد ما إذا كان من الممكن تركيب هندسة جانب الحزام المتوافقة ميكانيكيًا في الآلة.

بيانات طلب عروض الأسعار لعائلة 5M

أرسل بيانات الحزام كاملةً أو بيانات تعريف HTD 5M المؤكدة، بما في ذلك عرض السلسلة، وعدد الأسنان، ونوع التجويف (مستقيم أو مخروطي)، وبيانات العمود، والكمية، والوجهة. أضف رسمًا توضيحيًا للمحاور غير القياسية، والشفاه، والتجاويف، ومجاري المفاتيح، والتشطيبات، أو خصائص الفحص المُراقبة. إذا كان الجزء القديم غير معروف، فأرسل صورًا وقياسات واضحة بدلًا من تحديد رمز تقريبي للمنتج.

مراجعة خاصة بالعائلة لـ HTD 5M

ضمن مجموعة بكرات HTD 5M، تغطي هذه المجموعة نطاقًا واسعًا من التطبيقات الصناعية الصغيرة، لذا يُرجى توضيح سلسلة العرض وعدد الأسنان. لا تستخدم عبارة "بكرة 5M" كوصف كامل للطلب.

عند مقارنة البدائل، سجّل خط السير بالنسبة إلى نقطة مرجعية ثابتة في الماكينة. يمكن للبكرة التي تتطابق مع عدد الأسنان وقطر العمود تحريك السير حتى لو اختلف بروز المحور أو ترتيب الحافة. ​​إذا لم يكن صف الكتالوج مطابقًا تمامًا، فأرسل الأبعاد الحالية واستخدم مراجعة مخصصة مُتحكَّم بها بالرسم بدلاً من تصنيع جزء قياسي دون التحقق من متطلبات الجدار والمحور والمحاذاة المتبقية.

عند الشراء، يرجى ذكر الطراز، وعدد الأسنان، وطريقة التركيب، والكمية في كل سطر. هذا يُمكّن من دمج عدة طرازات في طلب واحد دون فقدان الهوية الفنية لأي منتج.
